Un funiculaire au sommet du G8

Evian - Neuvecelle, France

LA SALLE DES MACHINES

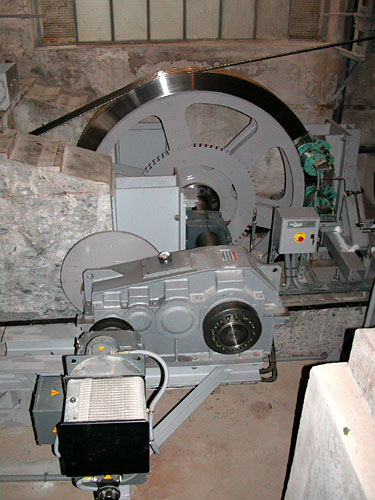

Le nouveau système de transmission. Pendant la phase de rénovation, un nouveau système de transmission fut installé comprenant un moteur, un réducteur et une nouvelle poulie motrice équipée de freins à disques.

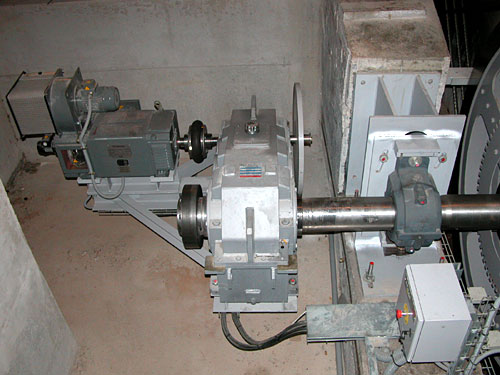

Le nouveau système de transmission.





Cliquez pour agrandir


Octobre 2002

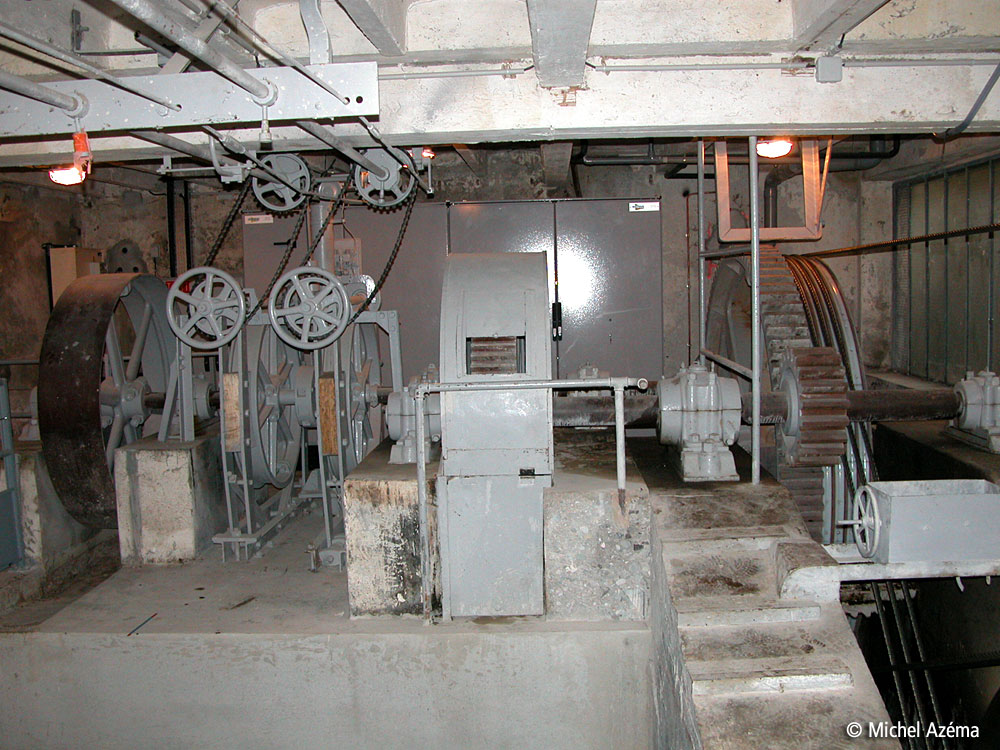

La salle des machines et l'ancien système de transmission qui n'est plus utilisé mais uniquement conservé en l'état. De gauche à droite: la poulie plate qui recevait la courroie de transmission en cuir depuis l'ancien moteur électrique, deux freins à tambour actionnés depuis la cabine de surveillance par deux volants une tringlerie et des chaines, le réducteur et l'ancienne grande poulie motrice qui est devenue passive depuis la restauration. De cet ensemble seule la grande poulie est utilisée aujourd'hui.

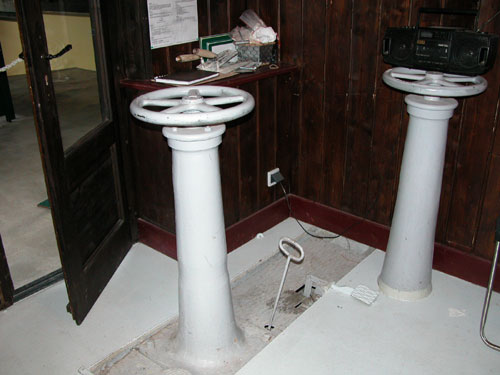

L'ancien poste de surveillance. Les volants qui actionnaient les freins. Octobre 2002
